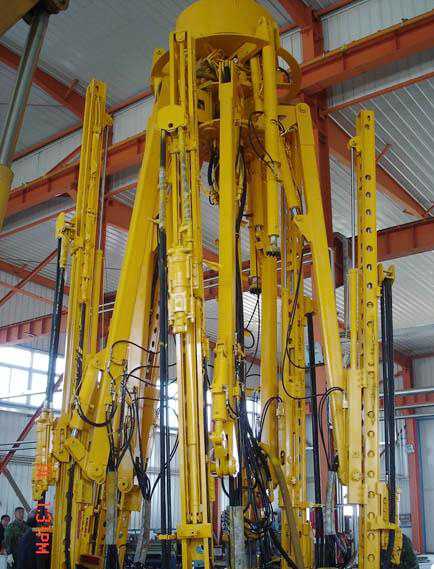

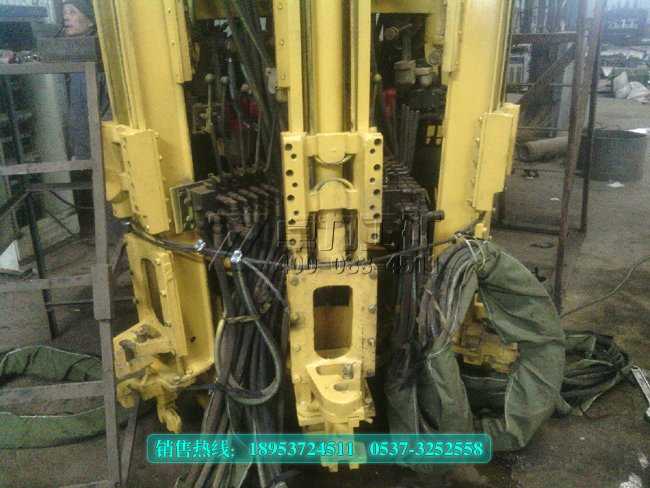

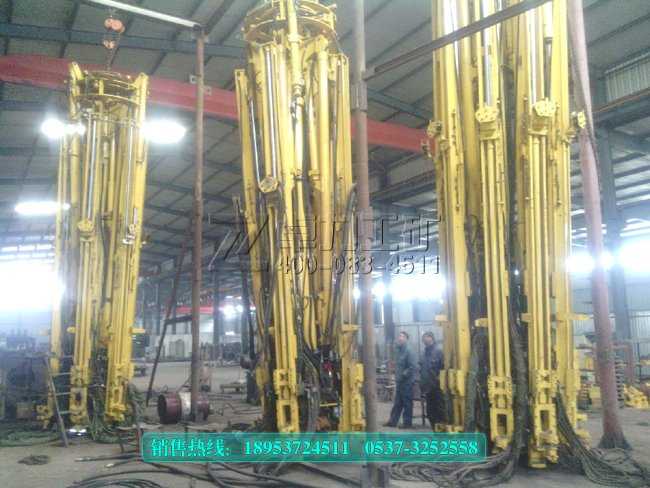

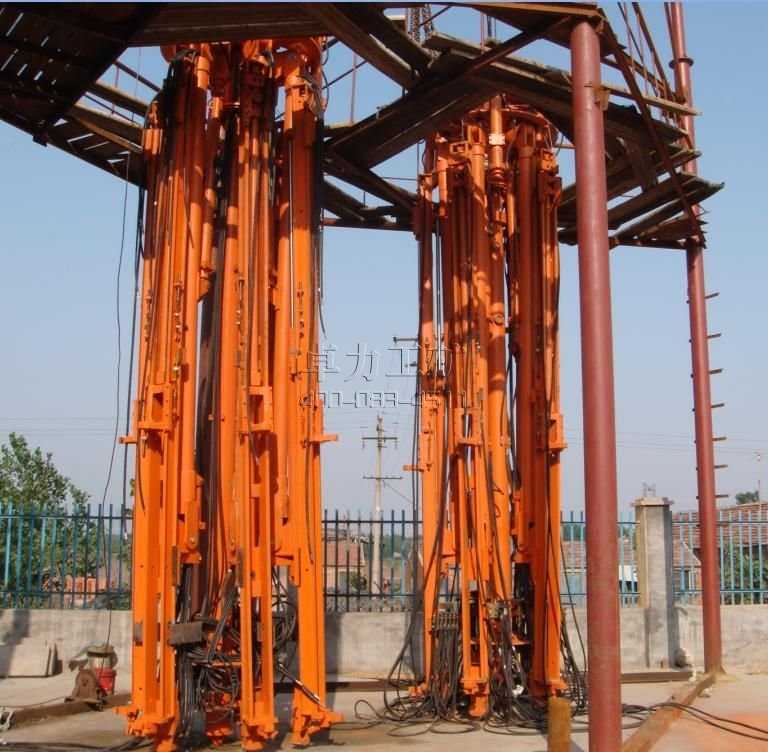

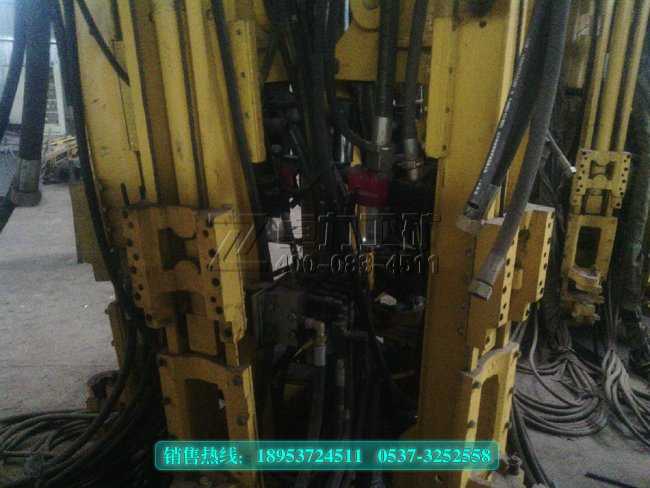

FJD型傘型鉆,傘型鉆機,傘鉆,傘形鉆機是以壓縮空氣為動力，采用液壓傳動的豎井鑿巖設備，鉆機配用多臺獨立回轉鑿巖機鉆鑿炮孔，可用來掘進各類礦山的豎井井筒。
FJD型系列傘形鉆機性能技術參數表
|
型 號 |
FJD5C-42 |
FJD5C-48 |
FJD5C-55 |
FJD6C-42 |
FJD6C-48 |
FJD6C-55 |
FJD9C-42 |
FJD9C-48 |
FJD9C-55 |
||||
|
適用井筒直徑 m |
4．5—6 |
6—8 |
7—8.5 |
||||||||||
|
收攏后
外型尺 |
高 m |
7.2 |
7.5 |
8.2 |
7.2 |
7.5 |
8.2 |
7.2 |
7.5 |
8.2 |
|||
|
外接圓直徑 mm |
φ1650 |
φ1850 |
φ1950 |
||||||||||
|
支撐臂
支撐范圍 |
不加套管 mm |
φ3952—φ5692 |
φ5132—φ8032 |
φ5232—φ8132 |
|||||||||
|
加套管 mm |
φ5630—φ7360 |
φ6800—φ9700 |
φ6900—φ9800 |
||||||||||
|
總 重 t |
6.5 |
7.5 |
10.5 |
||||||||||
|
炮眼深度 mm |
4200 |
4800 |
5500 |
4200 |
4800 |
5500 |
4200 |
4800 |
5500 |
||||
|
垂直炮眼圈徑范圍 mm |
2000—7000 |
2000—8800
|
|||||||||||
|
動臂擺動角度 |
120° |
||||||||||||
|
推進器形式 |
油缸—鋼絲繩—動定滑輪組 |
||||||||||||
|
動力形式 |
氣動—液壓 |
||||||||||||
|
鑿
巖
機 |
型 號 |
YGZ70 |
YGZ50 |
YGZ70 |
YGZ50 |
YGZ70 |
YGZ50 |
||||||
|
數 量 |
5臺 |
6臺 |
9臺 |
||||||||||
|
釬尾規格 mm |
中空六角25X159 |
圓釬桿φ30X42 |
中空六角25X159 |
圓釬桿φ30X42 |
中空六角25X159 |
圓釬桿φ30X42 |
|||||||
|
適用釬頭直徑 mm |
φ38—55 |
||||||||||||
|
液壓系統工作壓力 Mpa |
7—14 |
||||||||||||
|
工作氣壓 Mpa |
0.5—0.7 |
||||||||||||
|
工作水壓 Mpa |
0.3—0.5
|
0.5—2 |
0.3—0.5
|
0.5—2 |
0.3—0.5 |
0.5—2 |
|||||||
|
總耗風量 m3/min |
80
|
77 |
80
|
77 |
95 |
77 |
|||||||
